Wie kann dreischichtiger Lackdraht die elektrische Isolierung und Wicklungseffizienz verbessern?

Huaying, ein spezialisierter Hersteller isolierter Drähte, entwickeltDreischichtiger emaillierter Drahtfür Anwendungen, die zuverlässige elektrische Isolierung, konsistente Leitfähigkeit und präzise Wickelleistung erfordern. Das Verständnis seiner Konstruktion, seines Herstellungsprozesses und seiner Auswahlkriterien hilft Ingenieuren und Beschaffungsteams bei der Auswahl eines geeigneten Kabels für kompakte elektrische und elektronische Geräte.

Dreischichtiger Lackdraht ist so konzipiert, dass er elektrische Leitfähigkeit mit mehreren schützenden Isolationsschichten kombiniert. Seine Leistung hängt von den Leiterabmessungen, den Beschichtungsmaterialien, der Isolationsdicke, der Haftung und der Fertigungskonsistenz ab. Für Ingenieure, die Transformatoren, Induktoren, Spulen und andere elektromagnetische Komponenten entwerfen, beeinflussen diese Eigenschaften den Wicklungswirkungsgrad, die elektrische Zuverlässigkeit und die langfristige Betriebsstabilität. In diesem Leitfaden werden die Funktionsprinzipien, Hauptvorteile, Fertigungsüberlegungen, Anwendungsszenarien und Kauffaktoren im Zusammenhang mit dreischichtigem isoliertem Wickeldraht erläutert. Außerdem werden die Produktionskapazitäten von Huaying vorgestellt und praktische Fragen gestellt, die sich Käufer stellen sollten, bevor sie sich für eine Drahtspezifikation entscheiden.

Inhaltsverzeichnis

1. Was ist ein dreischichtiger Lackdraht?
2. Wie funktioniert seine Struktur und Materialzusammensetzung?
3. Was sind die wichtigsten Leistungsvorteile?
4. Wie wird dreischichtiger Lackdraht hergestellt?
5. Wo wird dreischichtiger Lackdraht verwendet?
6. Wie vergleichen Sie die Kabelspezifikationen?
7. Wie sollten Käufer den richtigen Draht auswählen?
8. Was sollten Sie über Huaying wissen?
9. Häufig gestellte Fragen
10. Abschluss

1. Was ist dreischichtiger Lackdraht?

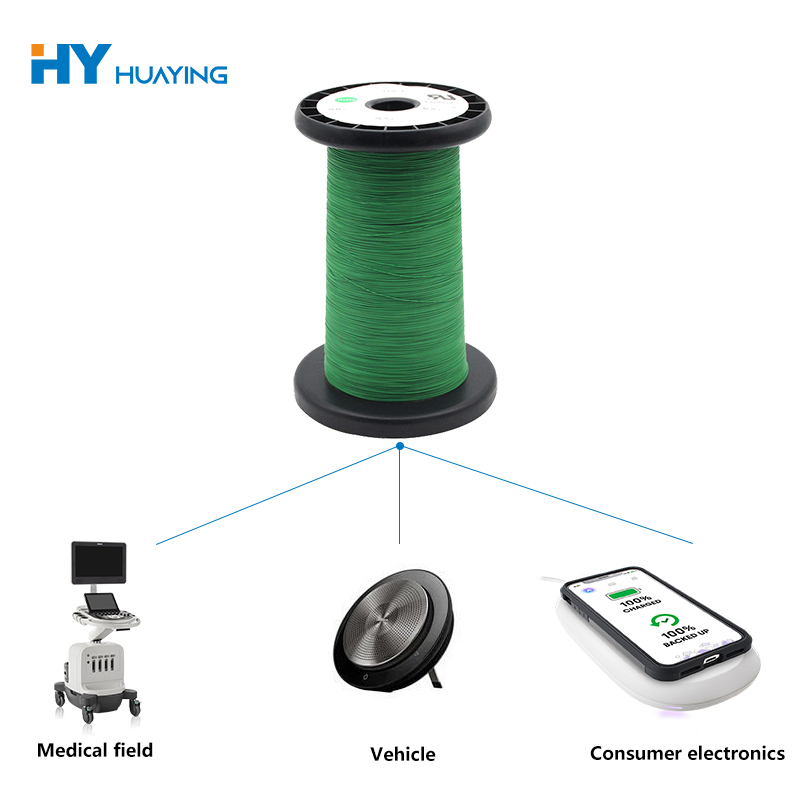

Dreischichtiger emaillierter Draht ist ein leitfähiger Draht, der mit mehreren Isolierbeschichtungen oder -schichten ausgestattet ist, um den Leiter elektrisch von umgebenden Komponenten zu isolieren. Je nach Produktdesign kann der Leiter aus Kupfer oder einem anderen spezifizierten leitfähigen Material bestehen, während das Isolationssystem entsprechend den elektrischen, thermischen und mechanischen Anforderungen ausgewählt wird.

Im Gegensatz zu einem Leiter, der durch eine einzige Beschichtung geschützt ist, bietet ein dreischichtiges Isolationsdesign mehrere Schutzbarrieren. Diese Konstruktion kann die Isolationszuverlässigkeit verbessern und Herstellern helfen, kompakte elektromagnetische Komponenten zu entwickeln, bei denen der Wicklungsraum begrenzt ist.

Der Begriff sollte nicht mit jeder Art von dreifach isoliertem Kabel verwechselt werden. Emaillierter Wickeldraht und dreifach isolierter Draht können unterschiedliche Beschichtungssysteme, Konstruktionsmethoden und Konformitätsanforderungen haben. Käufer sollten daher die genaue Produktstruktur überprüfen und nicht davon ausgehen, dass alle dreischichtigen Drähte identische Leistungsmerkmale aufweisen.

Weitere Informationen zum verfügbaren Produkt finden Sie auf der Produktseite des dreilagigen Lackdrahts von Huaying.

2. Wie funktioniert seine Struktur und Materialzusammensetzung?

Die Leistung von dreilagigem Wickeldraht hängt vom Zusammenwirken von Leiter und Isolationssystem ab. Jede Komponente trägt zu den gesamten elektrischen und mechanischen Eigenschaften des Drahtes bei.

• Leitfähiger Kern:Leitet elektrischen Strom durch die Wicklung. Leitermaterial, Querschnittsabmessungen und Litzenkonfiguration beeinflussen den elektrischen Widerstand und die Stromtragfähigkeit.
• Primäre Isolationsschicht:Stellt eine erste elektrische Barriere zwischen dem Leiter und benachbarten Windungen oder Komponenten bereit.
• Zwischenisolationsschicht:Fügt eine weitere Schutzbarriere hinzu und trägt zum gesamten Isolationssystem bei.
• Äußere Isolationsschicht:Trägt je nach Materialeigenschaften zum Schutz der darunter liegenden Schichten bei der Handhabung, dem Aufwickeln und der Montage bei.

Die tatsächliche Zusammensetzung variiert je nach Produktspezifikation. In den Produktinformationen von Huaying wird ein Herstellungsprozess beschrieben, bei dem Polyamidfolie, hochisolierende Sprühbeschichtung und Glasfaser zum Einsatz kommen. Käufer sollten die genaue Materialreihenfolge und Konstruktion für das ausgewählte Modell bestätigen, bevor sie es in einen Entwurf integrieren.

Besonders wichtig ist die Dämmstärke. Eine zu dünne Isolierung erfüllt möglicherweise nicht die erforderliche dielektrische Leistung, während eine unnötig dicke Isolierung den fertigen Drahtdurchmesser vergrößern und den für die Wicklung verfügbaren Platz verringern kann. Ein ausgewogenes Design unterstützt sowohl die elektrische Zuverlässigkeit als auch eine effiziente Komponentenverpackung.

3. Was sind die wichtigsten Leistungsvorteile?

Zuverlässige elektrische Isolierung

Mehrere Isolationsschichten können einen zusätzlichen Schutz vor elektrischem Kontakt zwischen benachbarten Leitern und umgebenden Bauteilen bieten. Die tatsächliche Spannungsfestigkeit hängt von den Isolationsmaterialien, der Dicke, der Produktionsqualität und den Testbedingungen ab. Ingenieure sollten die erforderliche Spannungsfestigkeit und die geltenden Normen bestätigen, bevor sie ein Kabel für sicherheitskritische Geräte zulassen.

Potenzial für kompakte Wicklungsdesigns

Wenn das Isolationssystem die elektrischen Anforderungen der Anwendung erfüllt, kann eine sorgfältig optimierte Drahtkonstruktion dazu beitragen, den Bedarf an zusätzlichen Isolationsmaterialien zu reduzieren. Die daraus resultierende Platzersparnis hängt vom Bauteildesign und den spezifischen Isolationsanforderungen ab; Sie sollten nicht angenommen werden, ohne die relevanten Standards zu prüfen.

Gleichbleibende Fertigungsqualität

Einheitliche Leiterabmessungen und Isolationsbeschichtungen unterstützen ein vorhersehbares Wickelverhalten. Beschichtungsfehler, inkonsistente Durchmesser oder schlechte Haftung können beim automatischen Wickeln zu Problemen führen und die Zuverlässigkeit des fertigen Bauteils beeinträchtigen.

Langfristige Kostenüberlegungen

Die Kabelauswahl sollte mehr ausmachen als der ursprüngliche Kaufpreis. Eine gleichbleibende Qualität kann dazu beitragen, Produktionsfehler, Nacharbeiten und Wartungsarbeiten im Zusammenhang mit isolierungsbedingten Ausfällen zu reduzieren. Der tatsächliche Kostenvorteil hängt von den Anwendungsbedingungen, der Produktlebensdauer, der Fertigungsausbeute und der Qualität der alternativen Materialien ab, die bewertet werden.

Voraussetzung für diese Vorteile ist die Auswahl einer geeigneten Spezifikation und die Überprüfung ihrer Leistung. Kein Isolationsdesign macht einen angemessenen elektrischen Schutz, Tests und ein sicheres Gerätedesign überflüssig.

4. Wie wird dreischichtiger Lackdraht hergestellt?

Die Fertigungskonsistenz ist von entscheidender Bedeutung, da der Leiter und die Isolierung über die gesamte Länge des fertigen Drahts einheitlich bleiben müssen. Huaying beschreibt mehrere wichtige Phasen seines Produktionsprozesses.

1. Drahtziehen:Das leitfähige Material wird auf die erforderlichen Abmessungen gezogen. Oberflächenqualität und Maßhaltigkeit sind für nachfolgende Beschichtungsvorgänge wichtig.
2. Glühen:Durch eine kontrollierte Wärmebehandlung können die mechanischen Eigenschaften des Leiters angepasst werden, sodass dieser die für die Wicklung und Weiterverarbeitung erforderlichen Eigenschaften erhält.
3. Dämmanwendung:Beschichtungs- oder Dämmstoffe werden entsprechend der vorgegebenen Produktkonstruktion aufgebracht. Eine gleichmäßige Abdeckung trägt dazu bei, dünne Stellen und andere potenzielle Defekte zu begrenzen.
4. Dickenkontrolle:Der Hersteller kontrolliert die Isolationsabmessungen, um den erforderlichen Enddurchmesser und die erforderliche elektrische Leistung zu erreichen.
5. Aushärtung:Wenn das Beschichtungssystem aushärten muss, trägt eine kontrollierte Verarbeitung dazu bei, die gewünschten Beschichtungseigenschaften und Haftung zu entwickeln.
6. Endkontrolle:Durch entsprechende maßliche, visuelle, elektrische und mechanische Prüfungen lässt sich die Konformität mit der Produktspezifikation überprüfen.

Auf der Produktseite von Huaying wird für den beschriebenen Beschichtungsprozess eine Dickenkontrollgenauigkeit von ±0,005 mm angegeben. Käufer sollten die Messreferenz, das anwendbare Modell und die Prüfmethode bestätigen, wenn sie diese Zahl als Beschaffungsanforderung verwenden.

Für Ingenieurteams umfasst die nützlichste Qualitätsdokumentation eine definierte Produktspezifikation, Prüfkriterien, Informationen zur Rückverfolgbarkeit, sofern verfügbar, und Testergebnisse, die für die beabsichtigte Anwendung relevant sind.

5. Wo wird dreischichtiger Lackdraht verwendet?

Für elektrische und elektronische Produkte, bei denen Isolationszuverlässigkeit, kompakte Wicklung und gleichmäßige Leitfähigkeit wichtig sind, kann ein dreischichtiger isolierter Wickeldraht in Betracht gezogen werden. Die Eignung hängt von den tatsächlichen Spezifikationen des Kabels und den Betriebsbedingungen der Ausrüstung ab.

• Transformatoren:Wicklungsleiter müssen den Spannungs-, Temperatur-, Isolations- und Dimensionsanforderungen der Komponente entsprechen.
• Induktoren und Drosseln:Geeigneter Wickeldraht unterstützt magnetische Komponentendesigns, die in Stromumwandlungs- und Filterschaltungen verwendet werden.
• Schaltnetzteile:Isolations- und Leitereigenschaften müssen mit der Schaltfrequenz, der Spannungsbelastung, den thermischen Bedingungen und den geltenden Sicherheitsanforderungen kompatibel sein.
• Elektronische Geräte:Kompakte Leistungsmodule und andere elektrische Baugruppen können von einem Wickeldraht profitieren, der für begrenzten Installationsraum ausgewählt wird.
• Industrielle elektrische Systeme:Kundenspezifische Wicklungskomponenten erfordern Drahtspezifikationen, die auf ihre Arbeitszyklen und Umgebungsbedingungen abgestimmt sind.

Bevor Ingenieure einen Draht für eine dieser Anwendungen auswählen, sollten sie den Temperaturanstieg, die elektrische Belastung, die Wicklungsspannung, die Betriebsfrequenz, die Feuchtigkeitseinwirkung und relevante Zertifizierungsanforderungen bewerten. Die Eignung eines Produkts für einen Transformator oder eine Stromversorgung stellt nicht automatisch die Eignung für jedes Design dar.

6. Wie vergleichen Sie die Kabelspezifikationen?

Der Vergleich von Spezifikationen ist zuverlässiger, als einen Draht allein anhand seines Produktnamens auszuwählen. Die folgende Tabelle fasst die wichtigsten Parameter zusammen, die Käufer überprüfen sollten.

Huaying veröffentlicht auf seiner Produktseite Beispielleiterkonfigurationen, Gesamtdurchmesserziele und Leiterwiderstandswerte. Da die Werte modellspezifisch sind, sollten Käufer die ursprüngliche Spezifikationstabelle konsultieren und eine Bestätigung anfordern, bevor sie Zahlen in technischen Berechnungen verwenden.

Referenz: Spezifikationen für dreischichtigen Lackdraht von Huaying.

7. Wie sollten Käufer den richtigen Draht auswählen?

Die Auswahl des richtigen Kabels beginnt mit der Anwendung und nicht mit einer allgemeinen Aussage über die Isolationsleistung. Beschaffungsteams und Konstrukteure können die folgende Checkliste nutzen, um geeignete Optionen einzugrenzen.

• Definieren Sie die elektrischen Anforderungen:Geben Sie die Arbeitsspannung, den erwarteten Strom, die Frequenz, die Anforderungen an die dielektrische Festigkeit und den zulässigen Widerstand an.
• Bestätigen Sie die thermischen Bedingungen:Ermitteln Sie die erwartete Betriebstemperatur, den Temperaturanstieg, die Kühlmethode und den Arbeitszyklus.
• Überprüfen Sie die Wicklungsbeschränkungen:Bestimmen Sie das verfügbare Wickelfenster, den erforderlichen Enddurchmesser, den Biegeradius und die Einschränkungen der Produktionsausrüstung.
• Überprüfen Sie das Isolationssystem:Fordern Sie Details zu Schichtmaterialien, Dickentoleranzen, Haftung und relevanten elektrischen Testmethoden an.
• Überprüfen Sie die Compliance-Anforderungen:Identifizieren Sie die für die fertige Ausrüstung und den Zielmarkt erforderlichen Standards und Genehmigungen.
• Bewerten Sie die Produktionskonsistenz:Fragen Sie nach Inspektionsverfahren, Chargenkonsistenz, Verpackung und Rückverfolgbarkeitsdokumentation.
• Fordern Sie bei Bedarf Muster an:Testen Sie Musterdrähte anhand des tatsächlichen Wickelprozesses und des Komponentendesigns, bevor Sie die Serienproduktion genehmigen.

Eine klare technische Anfrage sollte Zeichnungen oder Maßvorgaben, Jahres- oder Chargenbedarf, Betriebsbedingungen, erforderliche Standards und etwaige spezielle Verpackungs- oder Liefererwartungen umfassen. Mithilfe dieser Informationen kann ein Lieferant feststellen, ob ein vorhandenes Modell geeignet ist oder ob eine kundenspezifische Spezifikation einer Bewertung bedarf.

8. Was sollten Sie über Huaying wissen?

Huizhou Huaying Electronic Technology Co., Ltd. liefert isolierte Drahtprodukte und beschreibt seinen Fokus auf Produktentwicklung, Fertigungsqualität und Kundenbetreuung. Den Produktinformationen des Unternehmens zufolge umfasst der Produktionsprozess für dreischichtigen Lackdraht das Ziehen des Drahtes, das Glühen, das Aufbringen der Isolierung, das kontrollierte Aushärten und die Maßkontrolle.

Das Unternehmen gibt außerdem an, über mehr als 10 Patente und ein Forschungs- und Entwicklungsteam von über 20 Mitarbeitern zu verfügen. Diese vom Unternehmen gemeldeten Zahlen bieten Hintergrundinformationen zu den angegebenen Entwicklungskapazitäten. Käufer sollten jedoch relevante Unterlagen anfordern, wenn Patentbesitz, technische Qualifikationen oder andere Nachweise für die Lieferantengenehmigung erforderlich sind.

Bei der Bewertung von Huaying oder einem anderen Drahtlieferanten sollten Einkaufsteams mehr als nur die Referenzen des Unternehmens berücksichtigen. Die wichtigsten Fragen betreffen, ob der vorgeschlagene Draht zur Anwendung passt, ob die erforderlichen Qualitätsnachweise vorliegen und ob Muster und Produktionschargen die vereinbarte Spezifikation durchgängig erfüllen können.

Für produktspezifische Details nutzen Sie die offizielle Huaying Triple-Layer-Emaille-Draht-Seite als Ausgangspunkt für eine technische Diskussion.

9. Häufig gestellte Fragen

1. Was ist der Hauptzweck von dreilagigem Lackdraht?

Sein Hauptzweck besteht darin, einen leitenden Kern mit mehreren Isolationsschichten zu kombinieren und so dazu beizutragen, den Leiter elektrisch von benachbarten Windungen und umgebenden Komponenten zu trennen. Der tatsächliche Schutzgrad hängt von der Drahtkonstruktion, den Materialeigenschaften und den überprüften Testergebnissen ab.

2. Ist dreischichtiger emaillierter Draht dasselbe wie dreifach isolierter Draht?

Nicht unbedingt. Die Begriffe können verwandte Produkte beschreiben, der Leiter, die Isoliermaterialien, die Beschichtungsmethode und die Konformitätsanforderungen können jedoch unterschiedlich sein. Bestätigen Sie immer die detaillierte Konstruktion und den geltenden Produktstandard, bevor Sie beide als austauschbar betrachten.

3. Welche Faktoren bestimmen die elektrische Leistung des Kabels?

Wichtige Faktoren sind Leitermaterial und -abmessungen, elektrischer Widerstand, Isolationsdicke, Durchschlagsfestigkeit, Temperaturbeständigkeit und Fertigungskonsistenz. Die Leistung muss anhand der Spezifikationen und Testbedingungen beurteilt werden, die für die vorgesehene Ausrüstung relevant sind.

4. Kann dreilagiger Lackdraht individuell angepasst werden?

Abhängig von den Fähigkeiten und Produktionsanforderungen des Herstellers ist möglicherweise eine kundenspezifische Anpassung möglich. Käufer sollten die gewünschte Leitergröße, den Enddurchmesser, die Isolationsanforderungen, die elektrischen Parameter und die erwartete Bestellmenge angeben, um die Machbarkeit zu ermitteln.

5. Wie können Käufer die Produktqualität überprüfen, bevor sie eine Großbestellung aufgeben?

Fordern Sie das aktuelle technische Datenblatt, relevante Prüfprotokolle und verfügbare Compliance-Dokumente an. Bewerten Sie Proben gegebenenfalls anhand von Maßprüfungen, Wickelversuchen und elektrischen Tests, die entsprechend den Anforderungen der Anwendung durchgeführt werden.

6. Welche Informationen sollten in einer Angebotsanfrage enthalten sein?

Geben Sie das erforderliche Drahtmodell oder die erforderliche Zeichnung, die Leiterabmessungen, den Isolationsaufbau, die angestrebte elektrische Leistung, geltende Normen, die Bestellmenge, den Lieferort und etwaige Prüf- oder Verpackungsanforderungen an. Eine vollständige Anfrage macht die technische Bewertung und Angebotserstellung effizienter.

10. Fazit

Dreilagiger Lackdraht kann elektrische Konstruktionen unterstützen, die eine zuverlässige Isolierung, gleichmäßige Leitfähigkeit und eine effiziente Wicklung erfordern. Die Auswahl des richtigen Produkts erfordert einen sorgfältigen Vergleich der Leiterabmessungen, des Isolationsaufbaus, der dielektrischen Leistung, der thermischen Grenzen und der Fertigungsqualität. Durch die Bestätigung dieser Faktoren vor der Produktion können Ingenieure und Beschaffungsteams Spezifikationsinkongruenzen reduzieren und fundiertere Kaufentscheidungen treffen. Wenn Sie isolierten Wickeldraht für Transformatoren, Induktoren oder andere elektrische Anwendungen beziehen,Kontaktieren Sie Huayingum Ihre technischen Anforderungen zu besprechen, Produktspezifikationen anzufordern und eine geeignete Lösung für Ihr Projekt zu finden.
